Estudos De Casos em Macharia

O processo de produção de moldes e machos via coldbox se tornou extremamente popular. O sopro de um granulado coberto por um filme de resina dentro de uma ferramenta e sua “cura” é uma ótima solução, por ser capaz de produzir machos e moldes complexos de excelente qualidade e com produtividade.

Mas a complexidade do processo pode ser desafiadora. Não é tarefa fácil entender o comportamento deste granulado e depois a atuação do catalisador. Em geral, as fundições convivem com situações mistas de problemas de sopro e gasagem, tais como:

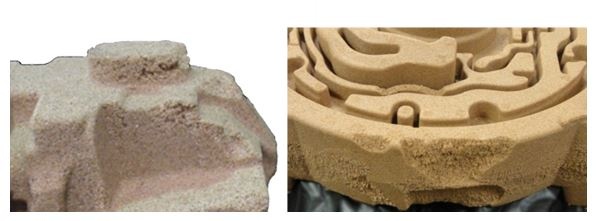

• baixa compactação,
• machos incompletos,
• excesso de uso do catalisador,
• longos tempos de gasagem.

Partir de um bom equipamento (máquina e ferramenta) e boas matérias primas (areia, resina e catalisador) é fundamental. Para produzir bons machos de forma eficiente é necessária uma boa mistura da areia com a resina. Neste quesito, os misturadores a batelada são mais eficientes que os contínuos. Além do melhor recobrimento temos uma redução da quebra dos grãos e formação de finos. Sistemas eficientes de sopro e gasagem são necessários para entregar o ar na quantidade e temperatura corretas.

Embora estas condições sejam necessárias para alcançar eficiência, elas não são suficientes para garantir o resultado, por que existe uma forte dependência de projeto e processo.

A produção em coldbox possui duas fases distintas: o sopro e a gasagem (lavagem). Para atingir uma boa eficiência de processo é necessário projetar corretamente os pontos de sopro e os respiros (vents). Definição incorreta destes aumentam as perdas e reduzem a produtividade. O projeto incorreto pode facilmente aumentar o tempo de gasagem de 15 para 45 segundos, acabando com a produtividade da máquina. O excesso de pontos de sopro, assim como de respiros impactam diretamente no resultado.

Um dos motivos que contribui para a dificuldade na eficiência do processo é que existe, frequentemente, um conflito entre os requisitos de sopro e gasagem. Ou seja, o que pode é bom para o sopro, pode não ser para a gasagem, e vice versa. Então como chegar a um bom resultado?

A forma adequada é testar várias alternativas identificando os pontos críticos. Neste caso não basta somente quantificar o “ruim”, mas é necessário compreender por que ela gerou problemas. Somente assim é possível criar alternativas para melhorar. Senão a definição vai ser um jogo de “atirar para todos os lados”, e contar com a sorte para acertar. Não é por acaso que encontramos muitas situações de longos ciclos de gasagem e alto consumo de resina e catalisador.

No caso da falha de sopro, em geral, ela precisa ser corrigida ou então amenizada com atividades que não agregam valor, como a aplicação de uma massa no local da falha. Mas estes problemas muitas vezes escondem um problema posterior: qual é o efeito de um macho problemático e excesso de resina na produção das peças fundidas?

Mas como identificar projetos e processos eficientes e eficazes? Em geral, estes são marcados por algumas características:

• Baixa pressão de sopro (menor que 4 bar, em geral em torno de 3 bar)
• Alta compactação da areia em todas as regiões
• Baixo consumo de resina: < 0,5% para cada parte (< 1% no total)
• Baixo consumo de catalisador: < 1 ml de TEA para cada kg de areia
• Tempo curto de gasagem (lavagem)

É claro que existe uma dependência direta destes parâmetros com a complexidade da geometria e restrições de projeto. Condições de produção mais complexas precisam de um pequeno aumento na pressão de sopro, assim como um equilíbrio sutil entre sopro e gasagem. Por outro lado, soprar todos os machos sempre com pressões acima de 5 bar é uma indicação de deficiências.

Uma boa forma de desenvolver projeto e processo é usando a simulação de sopro de macho. O caso a seguir demonstra o potencial.

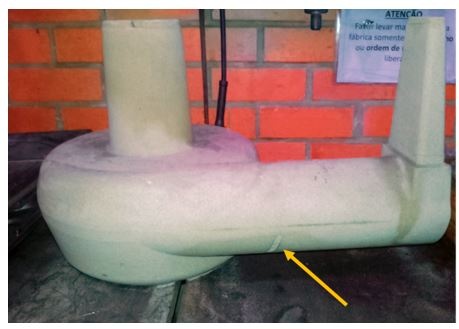

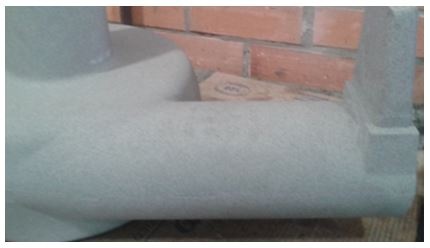

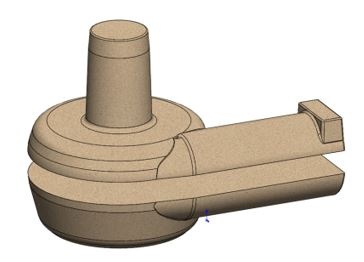

O macho foi modificado a partir de um sistema de produção manual, em mesa gasadora, com dois machos: bipartido e colado. Veja a situação inicial na foto a seguir.

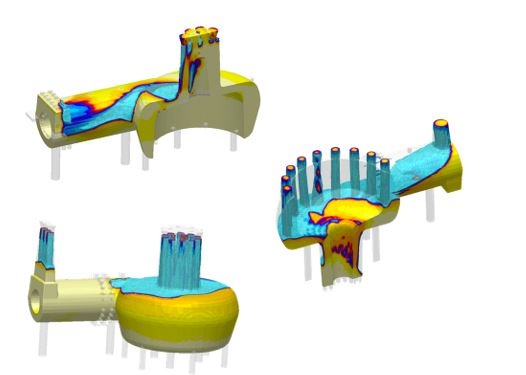

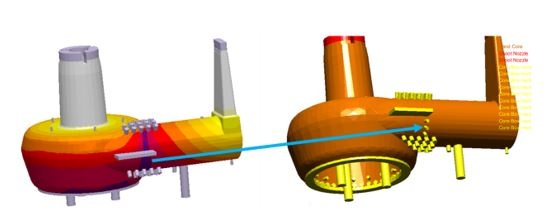

Foram avaliadas opções de enchimento por um ou dois pontos, na posição normal e invertida, diversos alívios internos, entre outras. Avaliar todas estas opções na prática seria inviável. Não haveria tempo e o custo seria altíssimo. Entretanto, a simulação permite estudar as situações, e mais importante, compreender as restrições que cada situação impõe, em detalhes, no sopro e na gasagem.

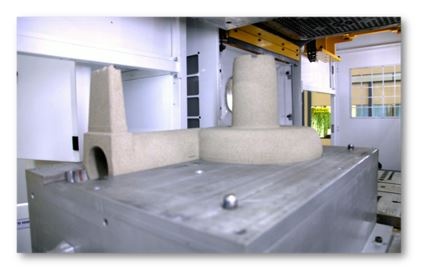

Como fruto deste desenvolvimento (e acúmulo de conhecimento) a condição final de produção pode ser vista a seguir. O mais interessante é que o primeiro macho desta máquina saiu perfeitamente são:
