Simplificaciones para la optimización de proyectos de inyección de alta presión (HPDC)

MAGMASOFT® tiene una herramienta poderosa para el desarrollo y mejora de sistemas de fundición y ventanas de proceso: la optimización.

Mediante la optimización, podemos sacar conclusiones rápidas y objetivas sobre cómo las variaciones de proyecto y proceso influyen en la calidad final del producto moldeado. Sin embargo, la optimización puede generar fácilmente una gran cantidad de simulaciones, haciendo que el tiempo de cálculo sea más largo de lo deseado.

Con ese fin, MAGMA Engenharia do Brasil creó un método simple para llevar a cabo este tipo de estudio. Esta metodología consiste en enfocar las evaluaciones en aspectos específicos del sistema, con el usuario MAGMASOFT® ganando en número de posibilidades y perdiendo en el alcance de la evaluación.

Un punto crucial para este tipo de análisis es el uso de simplificaciones que pueden ser responsables por reducir el tiempo de simulación en docenas de veces, y pueden ser lo más variadas posible, y cada caso permite uno o más tipos diferentes.

Elegir entre las diversas opciones disponibles no es trivial y, si no sigue una metodología lógica y organizada, puede ser una fuente importante de error en la simulación. Sin embargo, con la experiencia y el conocimiento de las herramientas de MAGMASOFT®, es posible, en pocas horas, obtener respuestas que tomarían días en llegar mediante métodos de simulación convencionales, o incluso semanas para realizar pruebas prácticas, lo que le permite crear proyectos robustos y optimizados con facilidad y celeridad.

Figura 1: Ejemplo de simplificación para estudiar juntas frías en producto inyectado. Las versiones simplificadas fueron 83% más rápidas que la versión original. a) versión completa con defecto bien representado. b) versión simplificada correctamente, con defectos bien representados y tiempo de simulación reducido.

Figura 1: Ejemplo de simplificación para estudiar juntas frías en producto inyectado. Las versiones simplificadas fueron 83% más rápidas que la versión original. a) versión completa con defecto bien representado. b) versión simplificada correctamente, con defectos bien representados y tiempo de simulación reducido.

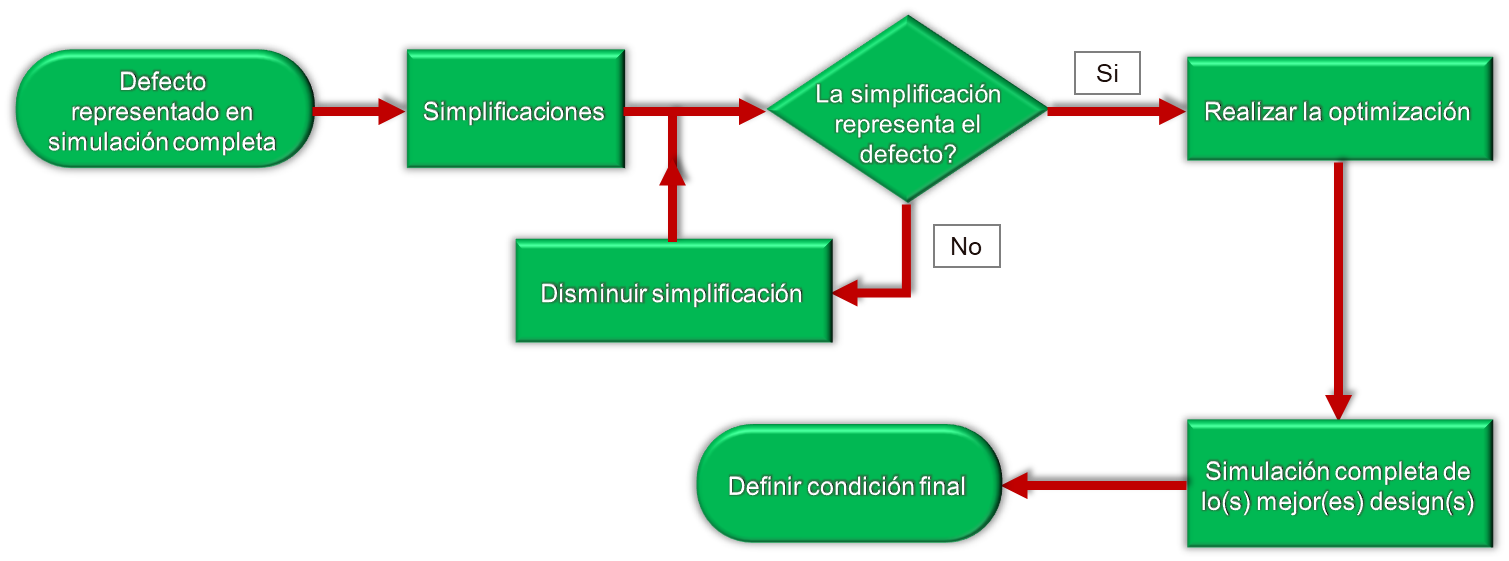

Figura 2: Diagrama de flujo de la metodología de simplificación para optimizaciones en MAGMASOFT®.

Figura 2: Diagrama de flujo de la metodología de simplificación para optimizaciones en MAGMASOFT®.

MAGMA Engenharia do Brasil explicó el uso de simplificaciones para realizar optimizaciones en la inyección de alta presión (HPDC) en un webinar que tuvo lugar el 30 de abril de 2020.

Si aún no conoce el uso de la optimización en MAGMASOFT®, o está y quiere mejorar, ¡no pierda la oportunidad y vea los últimos webinars!

* Para acceder al enlace de arriba, debe iniciar sesión en el área de soporte del sitio web.
